● ■ 常規TFT一般都是長方形16:9或者4:3 比例,但是部分終端產品結構限制,長方形TFT無法滿足結構需求,因此,鑫洪泰HOTLCD開發出一系列圓形TFT和方形TFT來適應特殊產品需求。由于圓形的產品工藝特殊,生產良率較低,所以,成本也會比常規TFT高一些。
★:車規級和特殊型TFT顯示屏系列是鑫洪泰HOTLCD專為汽車電子及特殊行業而定制的一個高精尖類別產品。近幾年,隨著汽車電子的科技化、智能化的迅速發展,各車企在不斷地將中控顯示屏從單色到彩色,彩屏的尺寸從最小3.5寸到目前最大12.3寸,而且在中控屏身上做的功夫越來越多了,全液晶顯示儀表盤也將漸漸成為汽車“核心配置”。 鑫洪泰HOTLCD目前可以提供10.1寸、10.3寸、12.3寸三款長條形高分辨率車載顯示屏,后續將開發出更多更大尺寸的車規級特殊型顯示屏。
★:單色TFT:超高對比度,何懼陽光!鑫洪泰提供的Mono TFT的對比度高、視角廣,單色TFT液晶屏有TN positive 和black VA兩種工藝,雖然是單色顯示,但是使用主動式的TFT制程,對比度高達1000:1。單色TFT液晶模塊比起傳統的單色STNLCD模塊有更高的對比度、以及更快的反應速度,顯示效果優于單色STN LCD,部分模塊型號價格比STN更具競爭力。
勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
有效尺寸 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

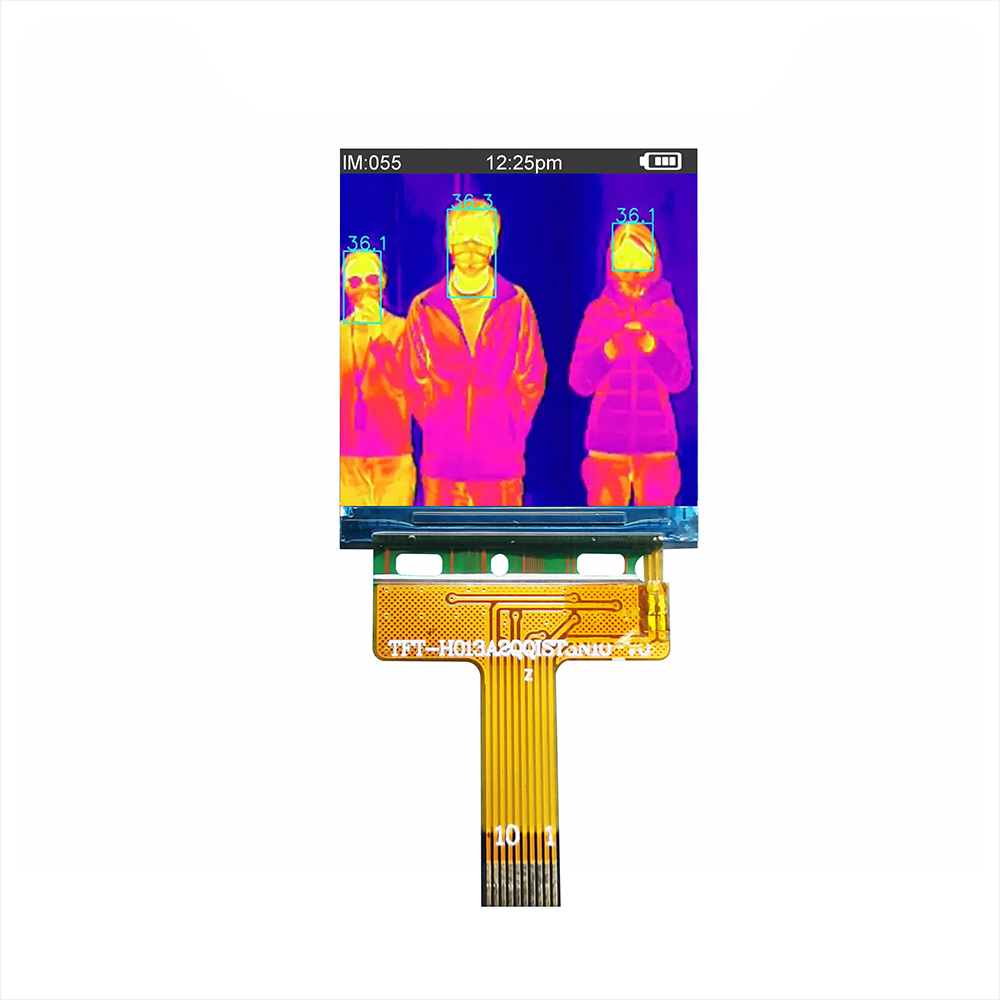

1.3寸方形TFT/全視角/方屏240*240分辨率/全視角/TFT-H013A2QQIST3N10 | TFT方形 | 240x240 | 26.00×29.15×1.95 | 1.3 | 1.3 | 23.4x23.4 | 全視角 | 350cd/m2 | FPC-10PIN | SPI | 抗靜電ESD 8KV | -20~70℃ | 2.8V | ST7789H2 | ||
1.3寸方形TFT小熊派專用/全視角/240*240分辨率/全視角/TFT-H013C4QQIST3N18焊接 | TFT方形 | 240x240 | 26.6x29.6x2.3 | 1.3 | 1.3 | 23.4x23.4 | 全視角 | 350cd/m2 | 18PIN | SPI | SPI 3L/4L | -20~70度 | 2.8V | ST7789H2 | ||
1.3寸TFT/240*240分辨率/SPI接口/TFT-H013A6QQIGC7N10_V0 | TFT圓屏 | 240x240 | 35.6x38.1x1.6 | 1.3 | 1.3 | 32.4x32.4 | Full view | 750cd/m2 | FPC-10PIN | SPI | 高亮全視角 | -20~70℃ | 2.8v | GC9A01 | ||

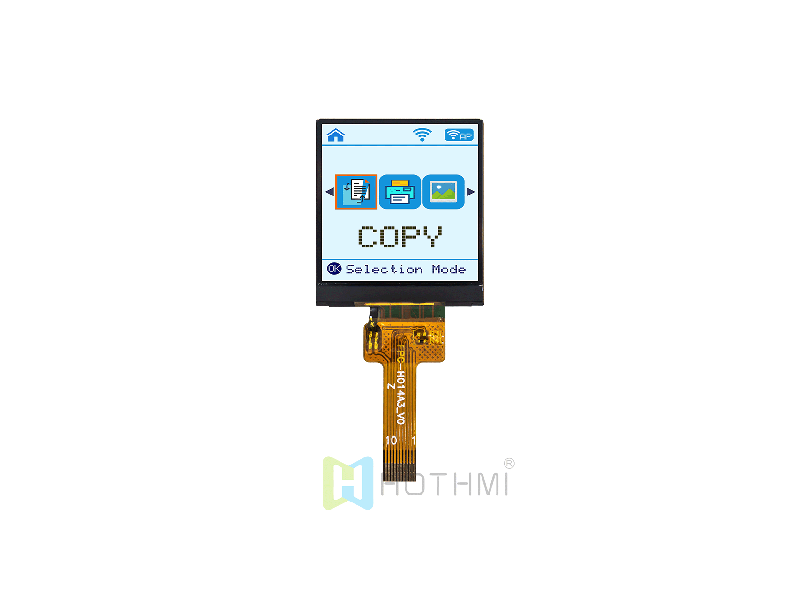

1.4英寸方形TFT液晶顯示模塊/IPS全視角/240x240點陣/SPI接口/ST7789/兼容Arduino/TFT-H014A3DQIST4N10 | TFT方屏 | 240x240 | 27.56x30.7x1.82 | 1.4 | 1.4 | 25.2x25.2 | IPS全視角 | 400cd/m2 | FPC-10PIN | SPI | 抗靜電ESD 8KV | -20~70℃ | 2.8V | ST7789 | ||
1.4寸TFT方屏/240*240分辨率/全視角/SPI接口/TFT-H014A3DQIST4N10 | TFT方形 | 240x240 | 27.56x30.70x1.82 | 1.4 | 1.4 | 25.2x25.20 | 全視角 | 400cd/m2 | FPC-10PIN | SPI | 可配觸摸屏 | -20~70℃ | 3.3V | ST7789 | ||

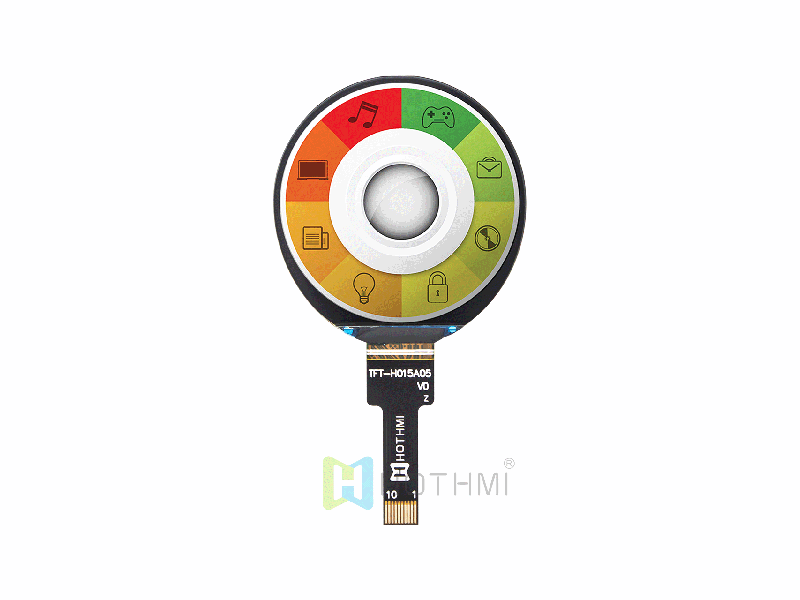

1.5寸圓形TFT液晶顯示屏 360x360點陣/IPS全視角/寬溫/ST77916/可選觸摸屏/TFT-H015A05ZNIST3N10 | TFT圓形屏 | 360x360 | 39.3x40.96x1.6 | 1.5 | 1.5 | 37.3x37.3 | IPS全視角 | 300cd/m2 | FPC-10PIN | SPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST77916 | ||

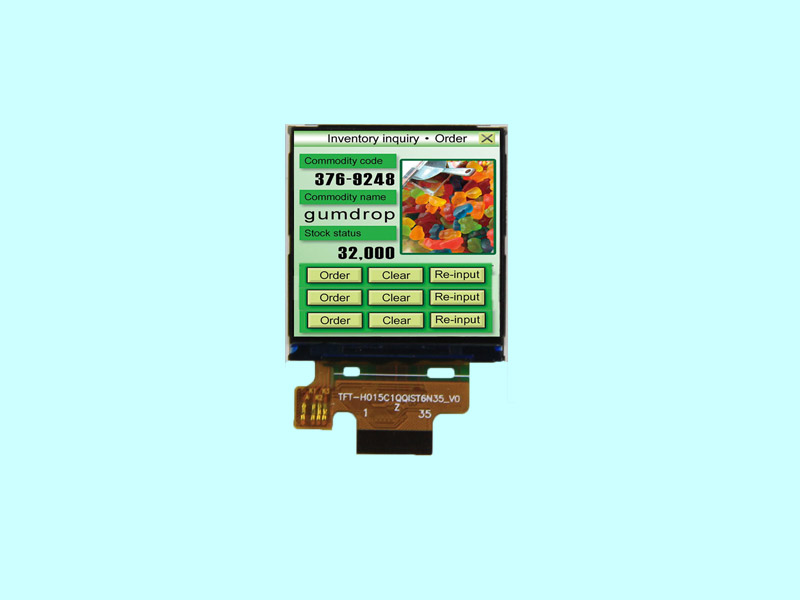

1.54寸TFT正方形/240*240分辨率/全視角/高亮/1.5寸方屏/TFT-H015C1QQIST6N35 | TFT方形 | 240x240 | 31.52x33.72 | 1.54 | 1.54 | 27.72x27.72 | 全視角 | 600cd/m2 | FPC-35PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7789H2 | ||

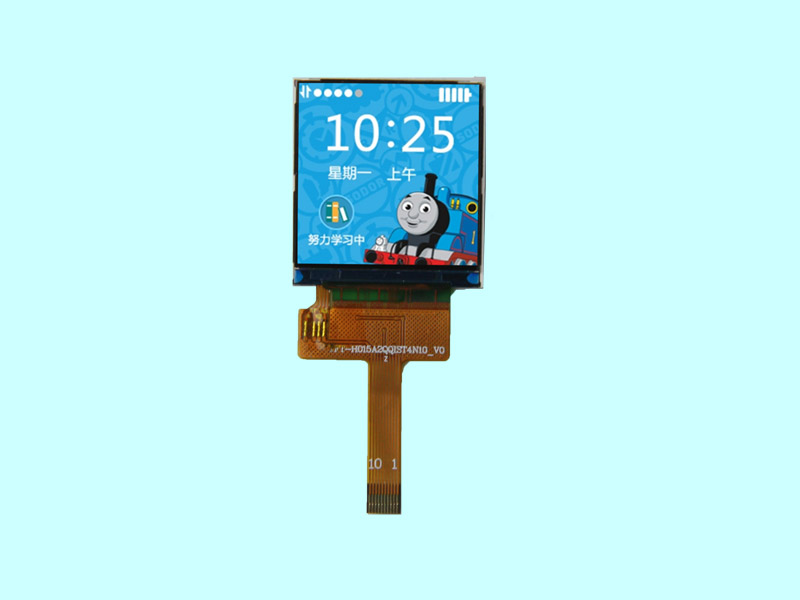

1.54寸TFT正方形/240*240分辨率/全視角/SPI接口/1.5寸方屏/戶外儀器儀表/TFT-H015A2QQIST4N10 | TFT方形 | 240x240 | 31.52x33.72x1.95 | 1.54 | 1.54 | 27.72x27.72 | 全視角 | 450cd/m2 | 10PIN0.5插接 | SPI | 4L | -20~70℃ | 3.3V | ST7789H2 | ||
1.54寸TFT正方形/320*320分辨率/全視角/高亮/MCU接口/1.5寸方屏/TFT-H015A4HQIST7N40 | TFT方形 | 320x320 | 31.52x33.72x1.51 | 1.54 | 1.54 | 27.74x27.74 | 全視角 | 750cd/m2 | FPC-40PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7796 | ||

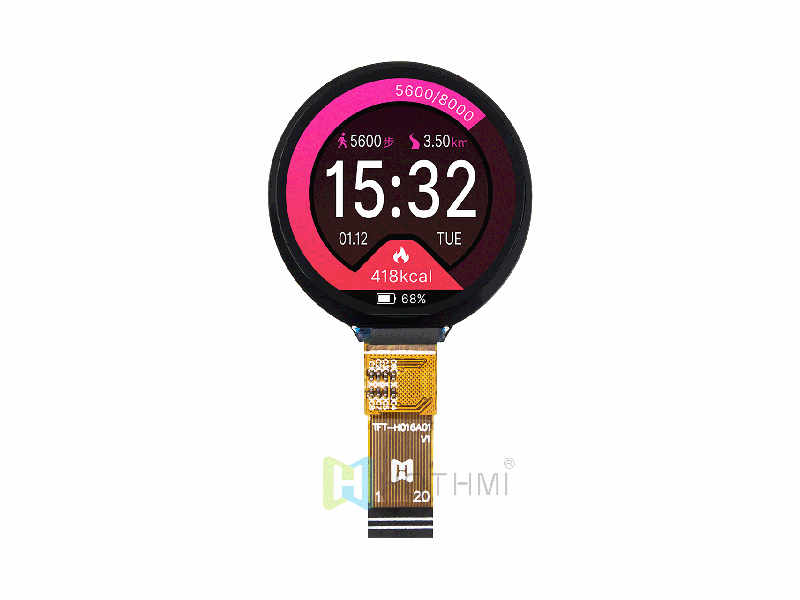

1.6寸圓形TFT液晶顯示屏/MIPI接口/400x400點陣/IPS全視角/寬溫/ST7797/可選觸摸屏/TFT-H016A01ZGIST4N20 | TFT圓屏 | 400x400 | 42.14x44.34x1.95 | 1.6 | 1.6 | 39.84x39.84 | IPS全視角 | 500cd/m2 | FPC-20PIN | MIPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7797 |
