類型：TFT電阻觸控屏

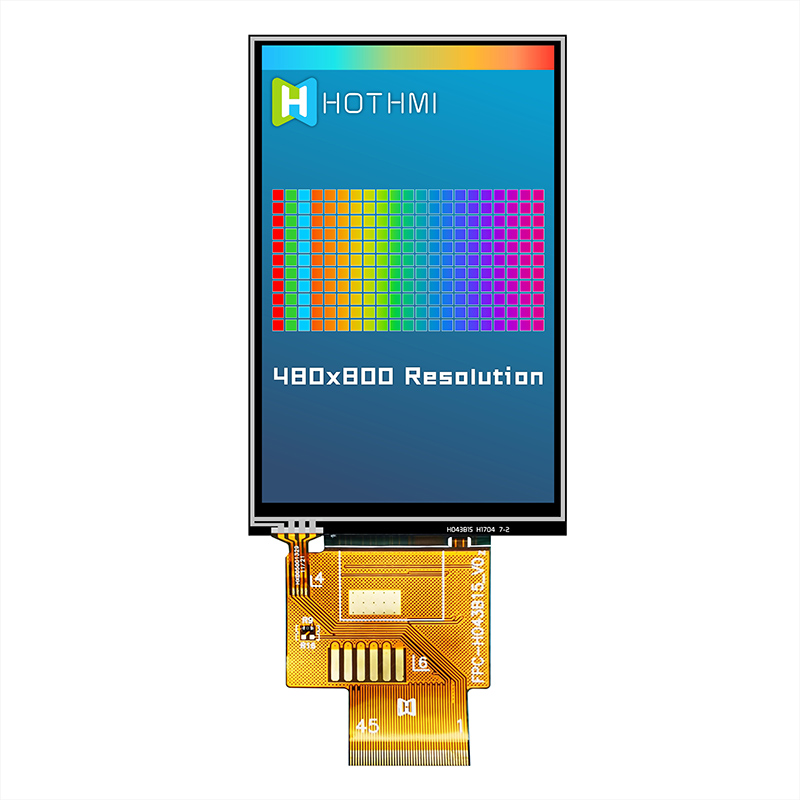

顯示像素：480x800

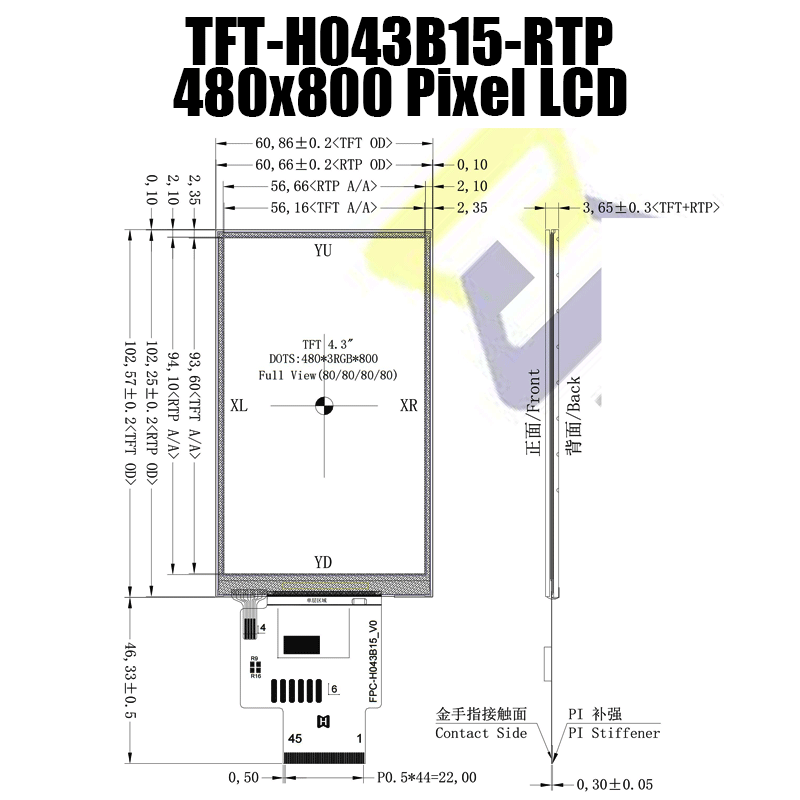

外形尺寸 ：60.86x102.57x3.65

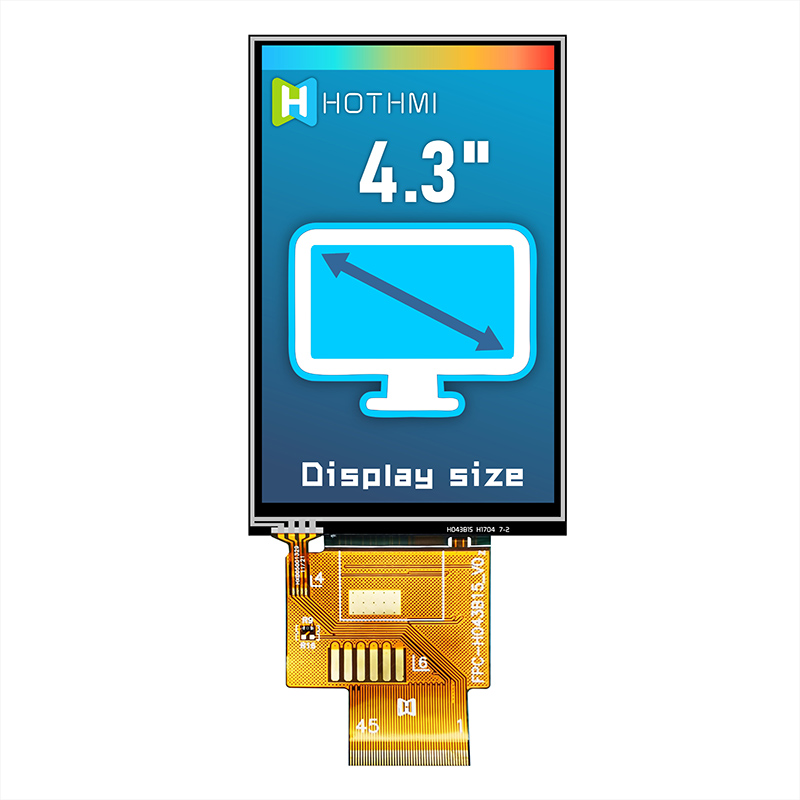

VA尺寸：4.3
AA尺寸 ：4.3
有效尺寸mm：56.16x93.60
應用：車載，醫療，工控

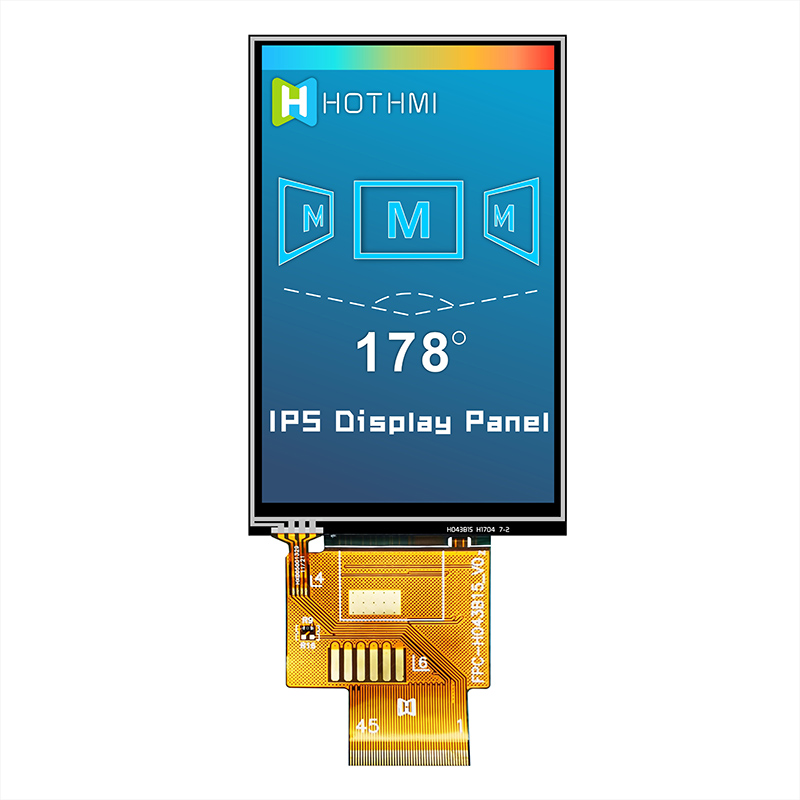

視角：全視角

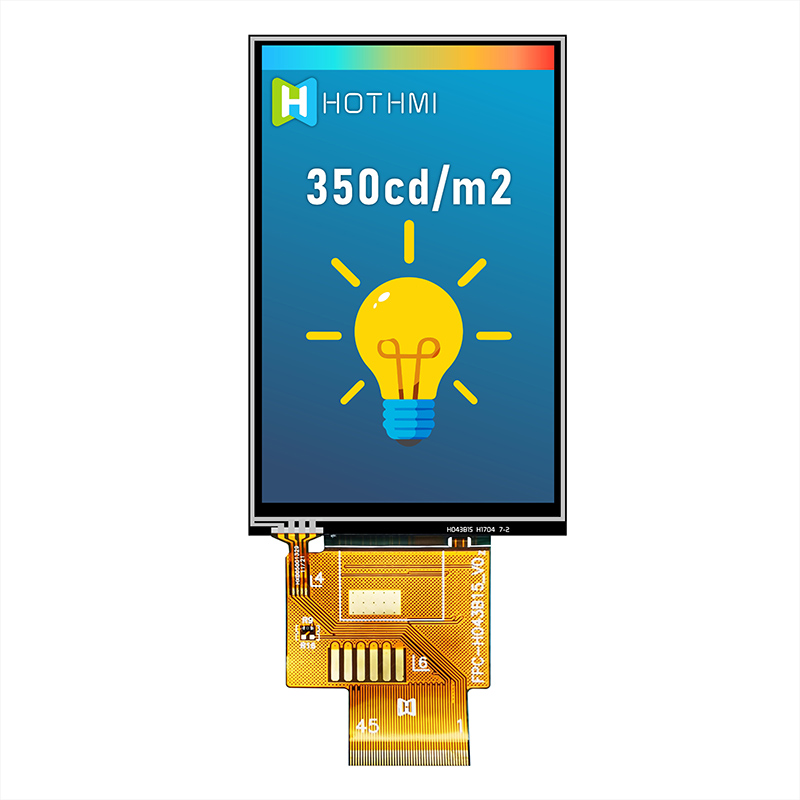

背光/亮度：350cd/m2
引腳：45pin

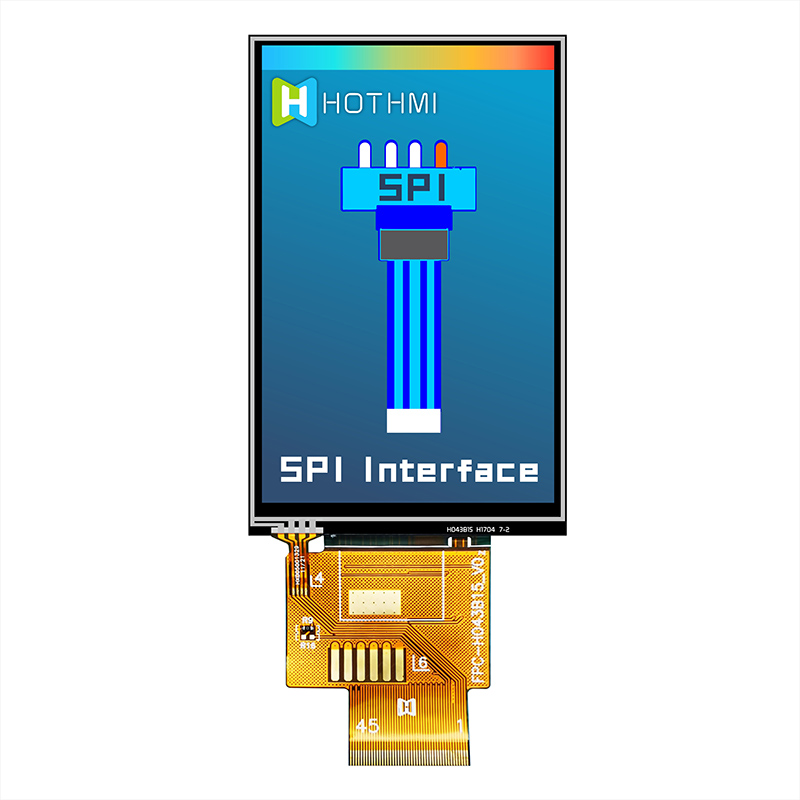

接口方式：SPI

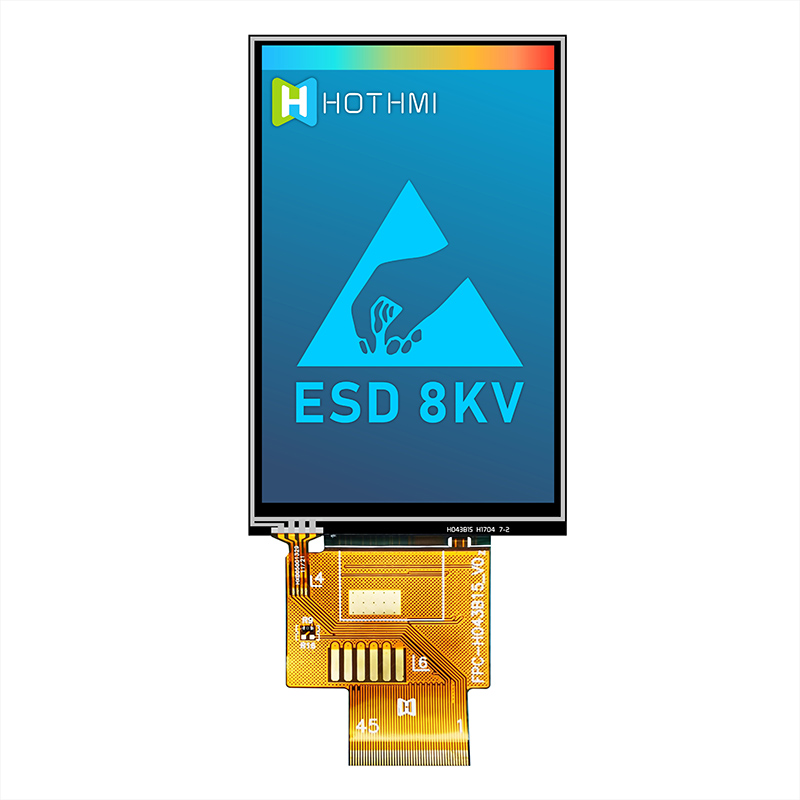

特殊說明：抗靜電ESD 8KV

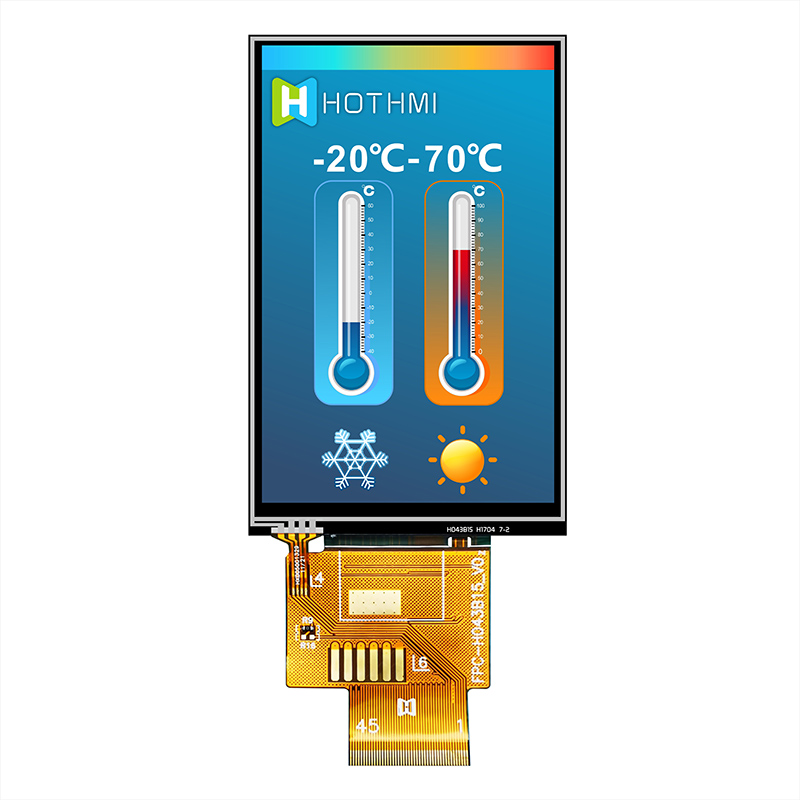

工作溫度：-20~70℃
供電電壓：3.3V

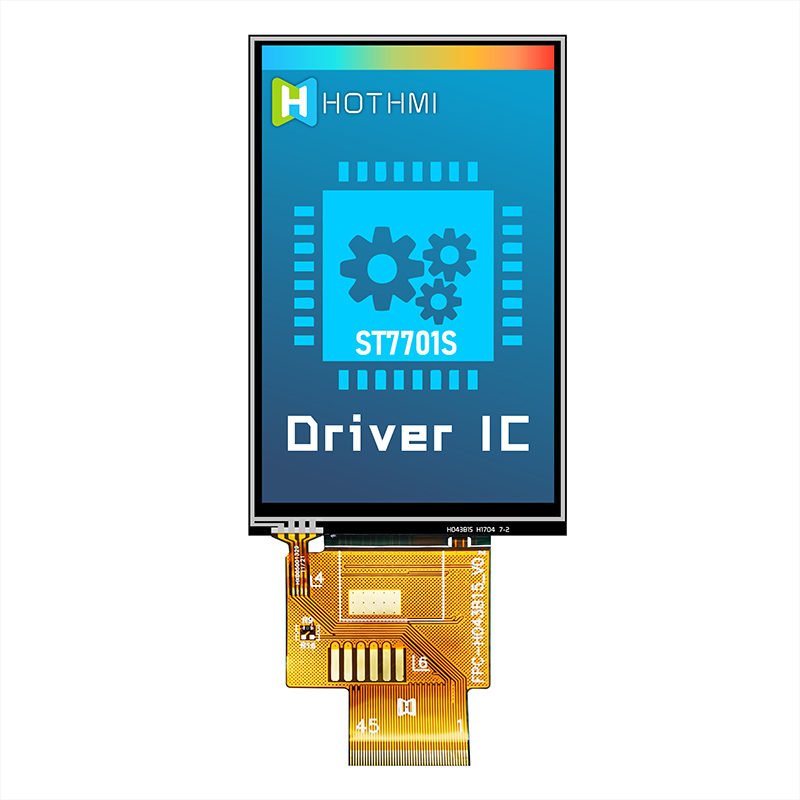

驅動芯片：ST7701S
4.3寸TFT電阻觸控屏--工業級LCD液晶顯示屏制造商--深圳鑫洪泰官網

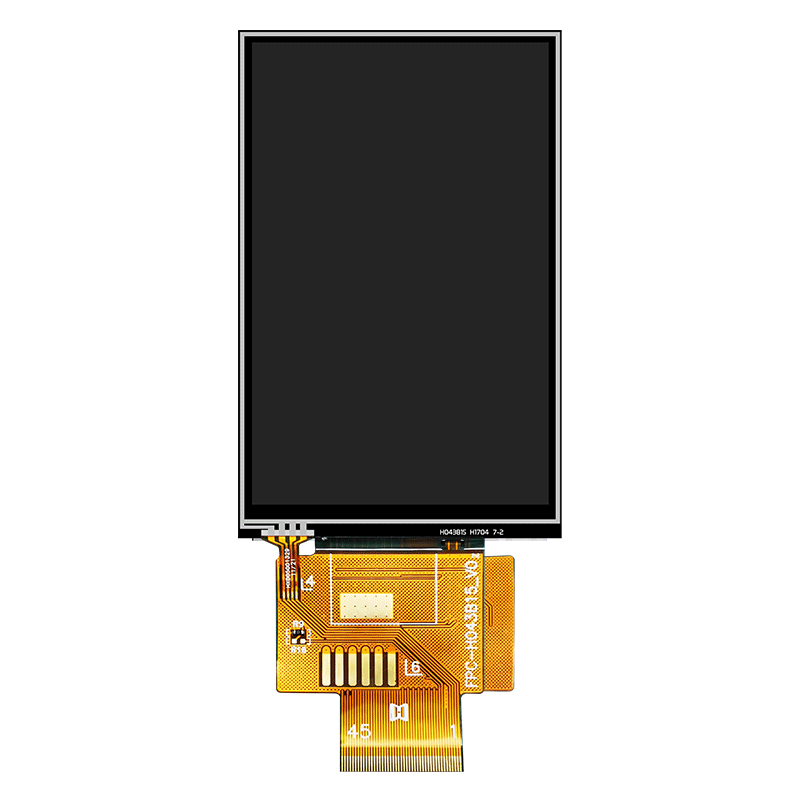

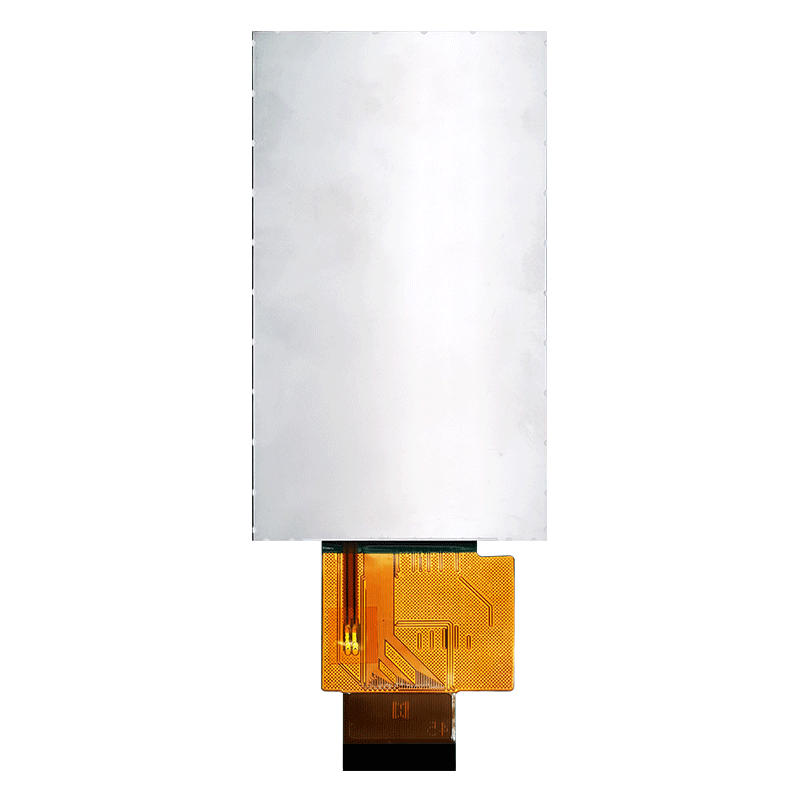

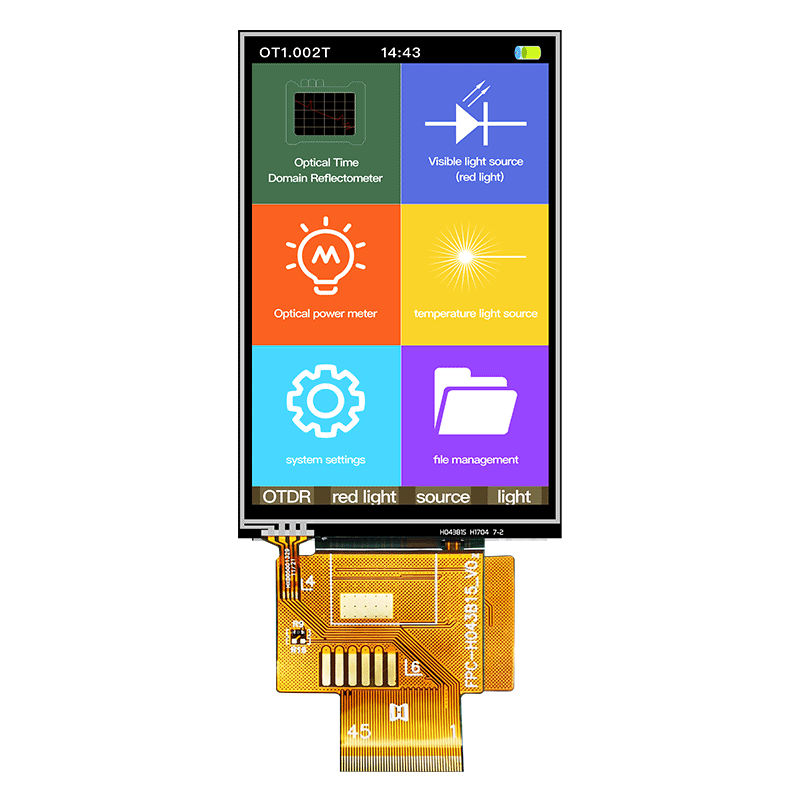

4.3寸TFT IPS全視角 480X800分辨率 LCD電阻觸控屏-TFT液晶模組廠 TFT-H043B15WVIST3R45
TFT-H043B15WVIST3R45 是一款帶電阻式觸摸屏的高品質 4.3 英寸 TFT-LCD 顯示模塊。 它具有 60.86x102.57毫米的緊湊尺寸，有效面積為 56.16x93.6 毫米（4.3" 對角線），分辨率為 480x800 像素。顯示模塊配備了 ST7701S 控制器 IC，它支持 SPI（3 線/4 線）接口，可與您的項目無縫集成。此 TFT LCD 模塊擁有 350 cd/m2 的亮度，非常適合在明亮的環境中使用。其 500:1 的對比度（典型值）確保圖像和文本清晰銳利。 TFT-H043B15WVIST3R45 TFT LCD 模塊設計為在 3.3V（典型值 3.3V）的電源電壓下運行，提供高效的功耗。該模塊可承受很寬的溫度范圍，工作溫度范圍為-20至+70℃，存儲溫度范圍為-30至+80℃。 這使其適用于各種應用，即使是在具有挑戰性的環境中。 憑借其令人印象深刻的功能和可靠的性能，TFT-H043B15WVIST3R45 TFT-LCD 顯示模塊是您下一個項目的絕佳選擇。
產品規格說明
屬性 | 標準值 | 單元 | ||
顯示屏尺寸 | 4.3 | Inch | ||
像素 | 480(H)*3(RGB)* 800(V) | dots | ||
顯示區域 | 56.16x93.6 | mm | ||
外形尺寸 | 60.86x102.57x3.65 | mm | ||
視角方向 | 全視角 | - | ||
接口方式 | SPI+RGB | - | ||
驅動 IC | ST7701S | - | ||
驅動功率 | VCI=3.3V(Typ) | V | ||
背光 | - | - | ||

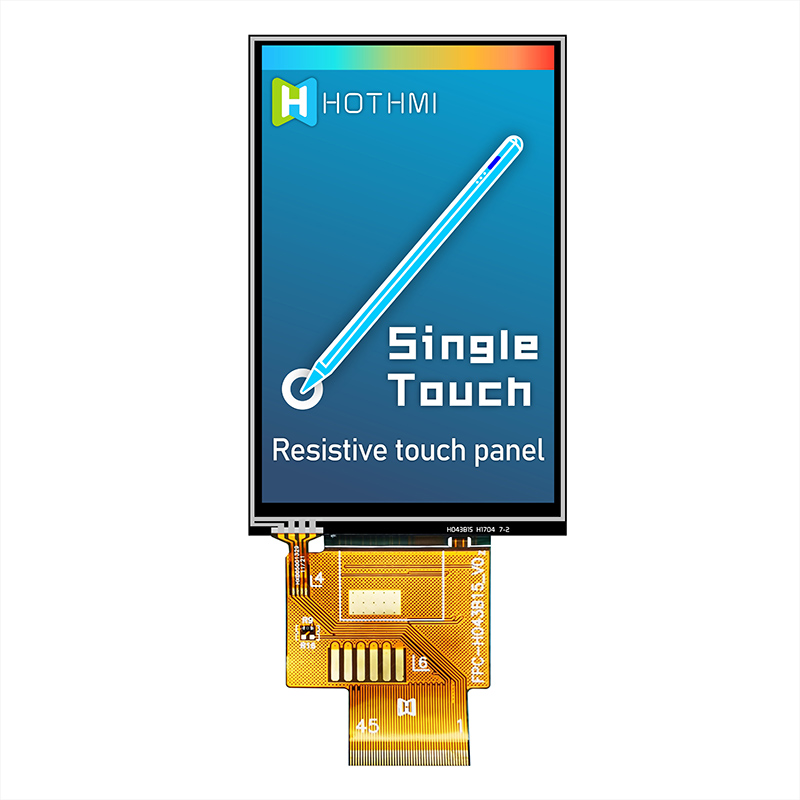

觸控面板 | 電阻式觸控RTP | |||
觸控驅動IC | - | - | ||
運行溫度 | -20 ～ +70 | ℃ | ||
儲存溫度 | -30 ～ +80 | ℃ | ||
Pin 功能定義
Pin NO. | Symbol | Description |
1 | RTP-XR/CTP-SCL | Touch control pin |
2 | RTP-YD/CTP-SDA | Touch control pin |
3 | RTP-XL/CTP-INT | Touch control pin |
4 | RTP-YU/CTP-RES | Touch control pin |
5~6 | GND | Ground |
7 | VCI | Digital Power |
8 | IOVCC | Power Supply for I/O System |
9 | SDO | Serial data output pin used for the SPI Interface. |
10 | SDI | Serial data input/output bidirectional pin for SPI Interface. |
11 | SCL | Serial clock input for SPI interface. |
12 | CS | A chip select signal |
13 | RESX | TFT Reset Pin |
14~21 | DR[7~0] | Red data bus |
22~29 | DG[7~0] | Green data bus |
30~37 | DB[7~0] | Blue data bus |
38 |
DEN | Data input enable. Low: access enabled ; High: access inhibited |
39 | PCLK | Pixel clock input pin |
40 | HSD | Horizontal sync signal |
41 | VSD | Vertical sync signal |
42 | NC | No Connect |
43 | LEDK | LED Cathode |
44 | NC | No Connect |
45 | LEDA | LED Anode |
