加板COG液晶模組,是指將COG液晶顯示屏,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的加板COG液晶模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

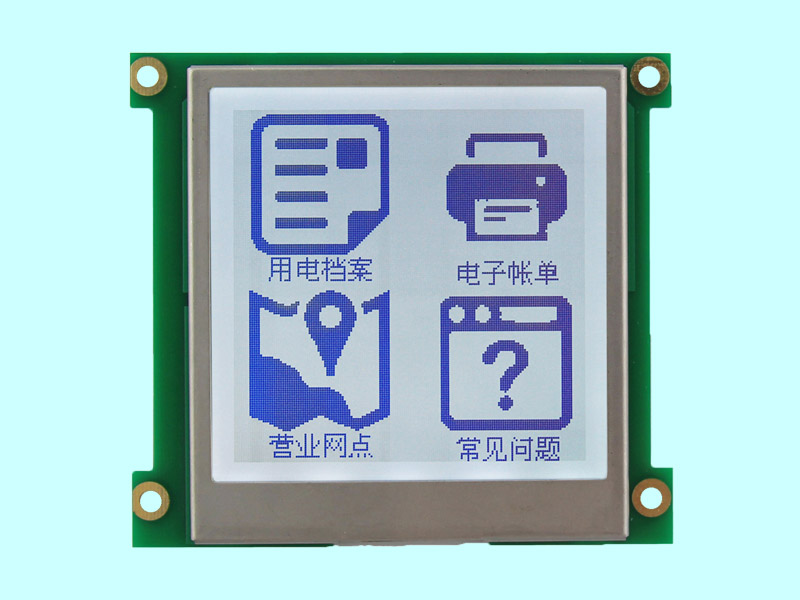

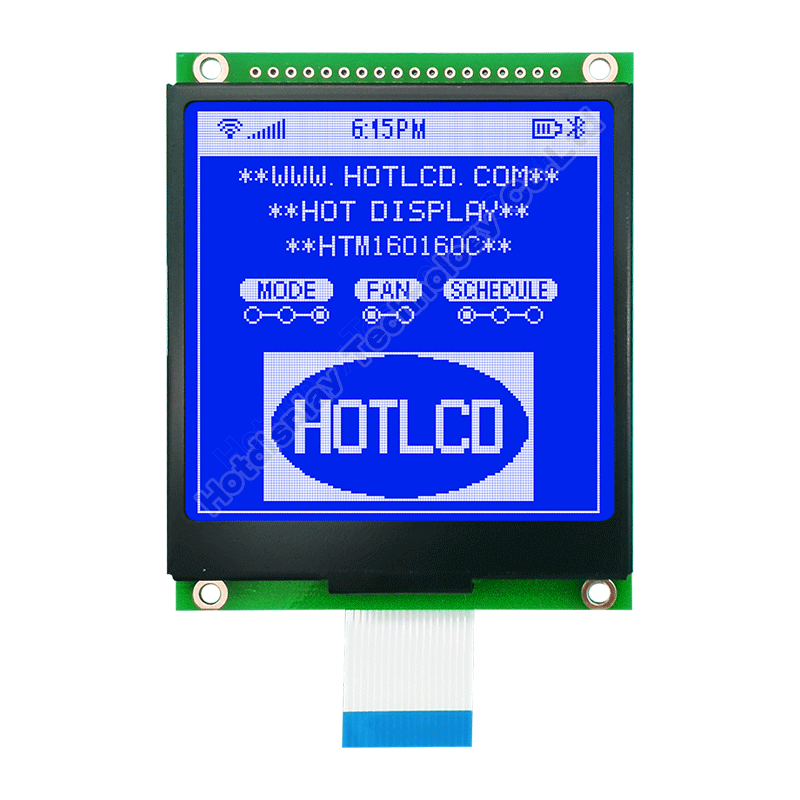

| 160x160 點陣液晶模組/HTM160160C | 帶板COG液晶模組 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 6H | 白光 | FFC-18PIN | MCU | MCU/8bit | -20~70℃ | 3.3v | UC1698 | |
| 160x160 點陣液晶模組/HTM160160E | 帶板COG液晶模組 | 160x160 |
|
83.8x76.5x8.5 | 60.0x60.0 | 54.4x54.4 | 0.34x0.32 | 6H | 白光 | FFC-18PIN | MCU | MCU/8BIT | -20~70℃ | 3.3V | UC1698 | |
| 240x160 點陣液晶模組/HTM240160F | 帶板COG液晶模組 | 240x160 |
|
87.0x73.0x10.0 | 72.9x48.0 | 67.42x44.94 | 0.281x0.261 | 6H | 白光 | FPC-18PIN | MCU | MCU/8bit | -20~70℃ | 3.3V | ST7529 | |

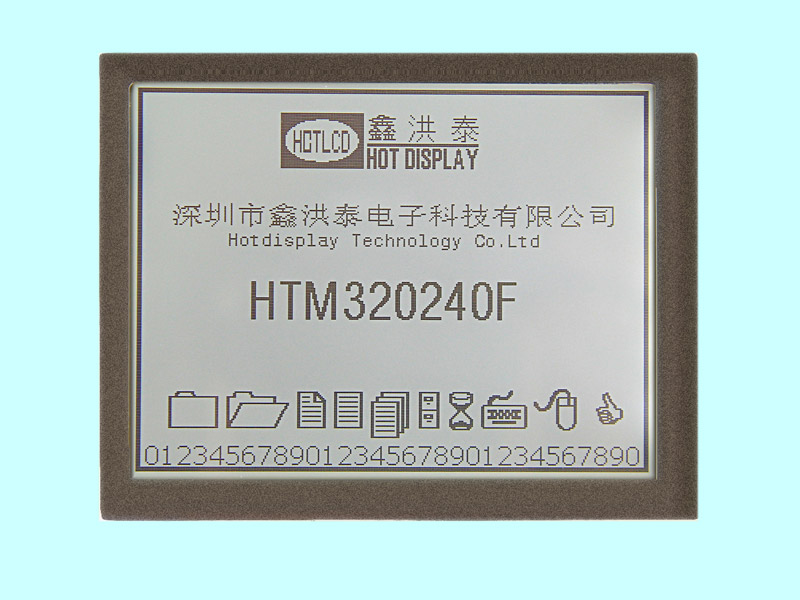

| 320x240 點陣液晶模組/HTM320240F | 帶板COG液晶模組 | 320x240 |
|
92.0x71.3x9.0 | 78.78x59.68 | 76.78x57.58 | 0.24x0.22 | 6H | 白光 | FFC-20PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3V | RA8835/RA8806 | |

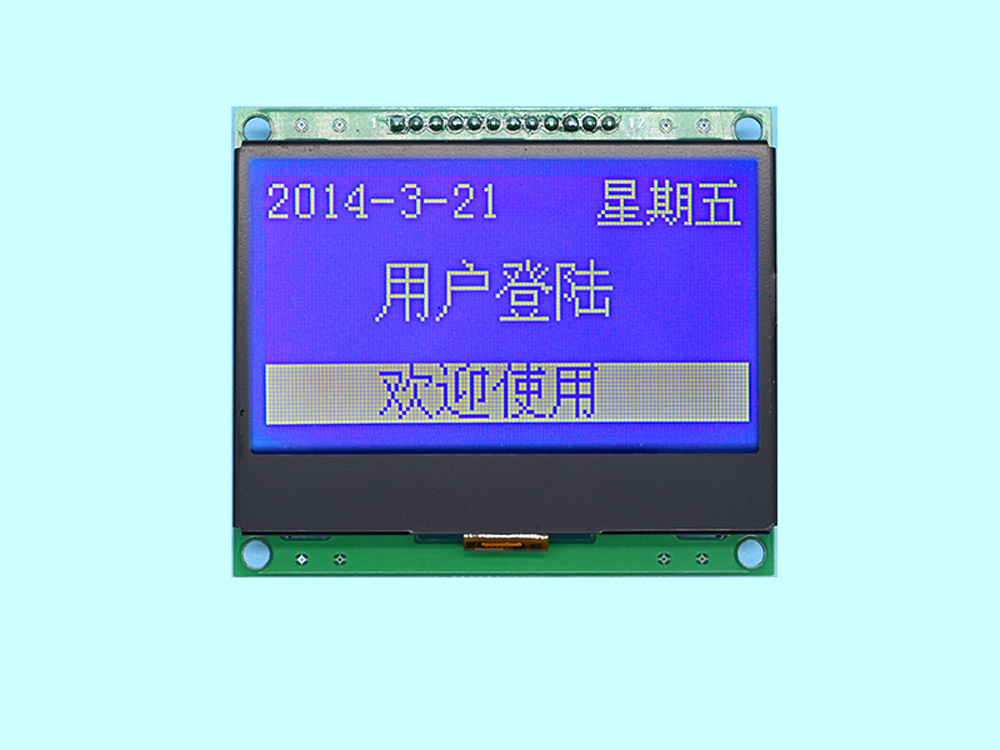

| 128X64 SPI ST7567 FSTN 圖形 LCD 模塊寬溫儀表/HTM-COG12864T01A-SPI | COB LCD Module | 128x64 |
|
58x51.2x6.2 | 54.6x39.2 | 128x64 | 0.38x0.32 | 6H | 12pin | SPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7567 | ||

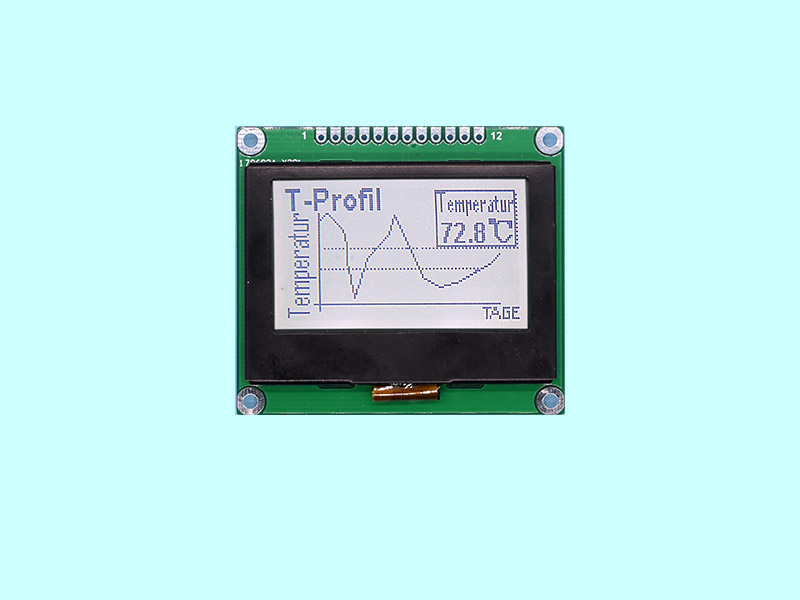

| HTM-COG12864C01A-SPI | LCM | 128x64 |
|
52.0x44.2x5.2 | 36.0x23.5 | 33.25x20.45 | 6H | 白光 | 12PIN | SPI | 可帶中文字庫 | -20~70℃ | 3.3V | ST7567 | ||
| HTM12864-123-25W-A3S-V01 | LCM | 128x64 |
|
71.0x62.0x7.8 | 65.5x38.0 | 60.77x32.93 | 6H | 白光 | 12PIN | SPI | 可帶中文字庫 | -20~80℃ | 3.3V | ST7567 | ||

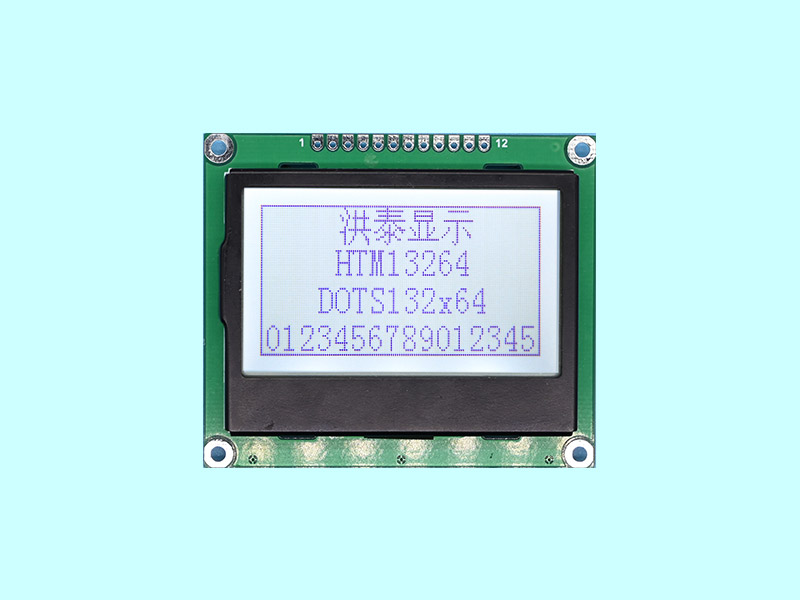

| HTM-COG13264C01A-SPI | LCM | 132x64 |
|
66.0x56.2x7.1 | 53.2x31.5 | 48.84x26.21 | 6H | 白光 | 12PIN | SPI | -20~70℃ | 3.3v | ST7567 | |||
| HTM-COG12864T01A-SPI | LCM | 128x64 |
|
58.0x51.2 | 45.2x27.0 | 40.92x24.28 | 6H | 白光 | 12PIN | SPI | 可帶中文字庫 | -20~70℃ | 3.3V | ST7567 | ||
| HTM-COG12864N01A-SPI | LCM | 128x64 |
|
78.0x54.0x7.6 | 62.3x33.5 | 55.01x27.49 | 6H | 白光 | 12PIN | SPI | 可帶中文字庫 | -20~70℃ | 3.3V | ST7567 |
