您的當前位置：首頁 > 產品中心 > 含驅動板TFT模組 > TFT模塊 | MCU接口 | SPI接口 | 含控制板系列 > 4.3寸 800x480 IPS 電阻式 TFT 模塊面板帶 LCD 控制器板帶電阻觸控 SSD1963 LCM-TFT043T1SVP16R40D

型號: 4.3寸 800x480 IPS 電阻式 TFT 模塊面板帶 LCD 控制器板帶電阻觸控 SSD1963 LCM-TFT043T1SVP16R40D

類型：TFT帶板模塊

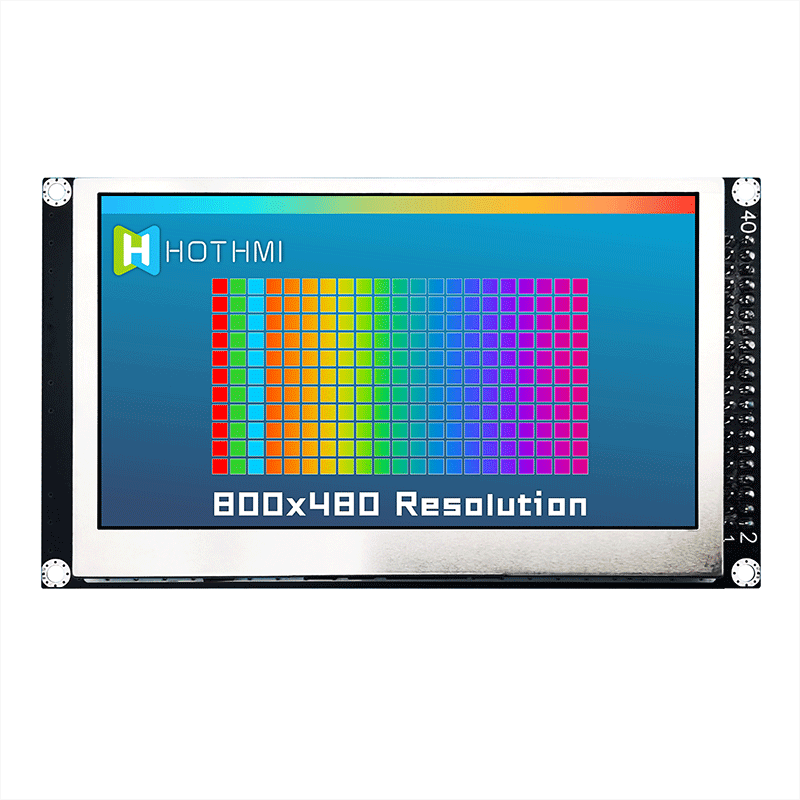

顯示像素：800x480

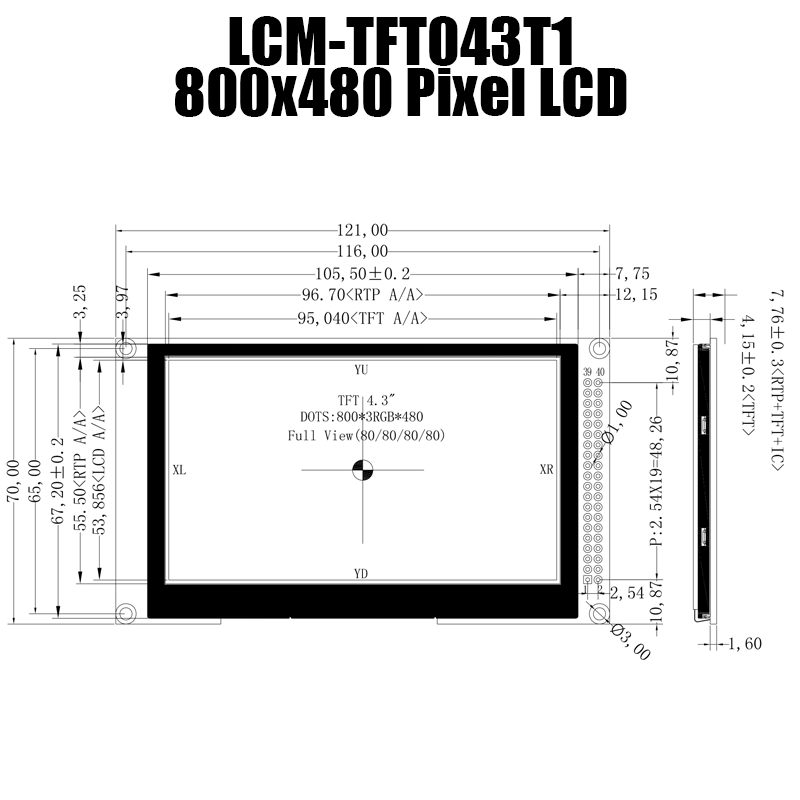

外形尺寸 ：121.0x70.0x7.76

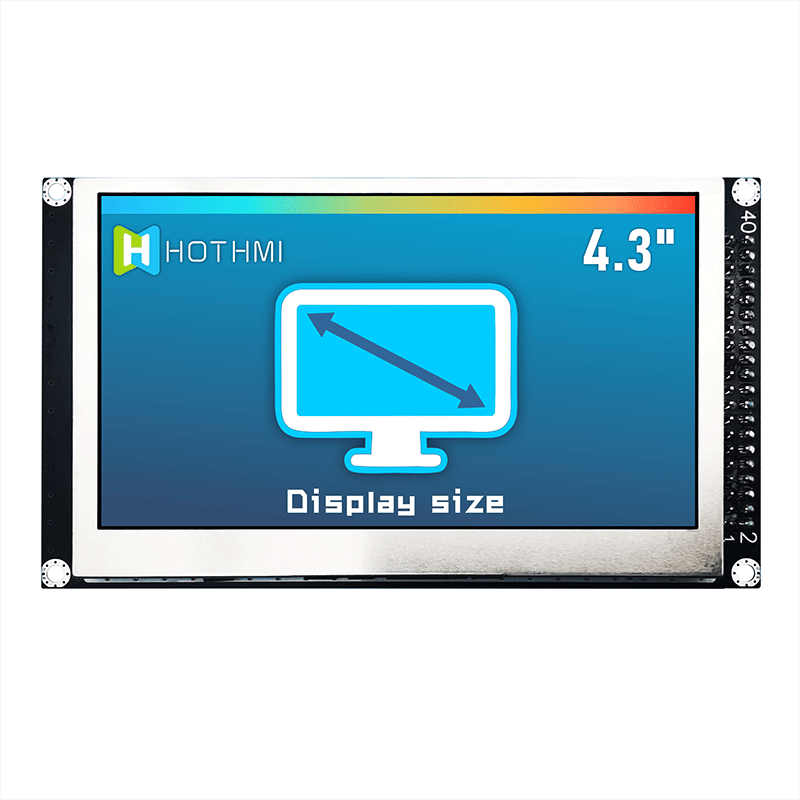

VA尺寸：4.3

AA尺寸 ：4.3

有效尺寸mm：95.04x53.85

應用：車載，醫療，工控

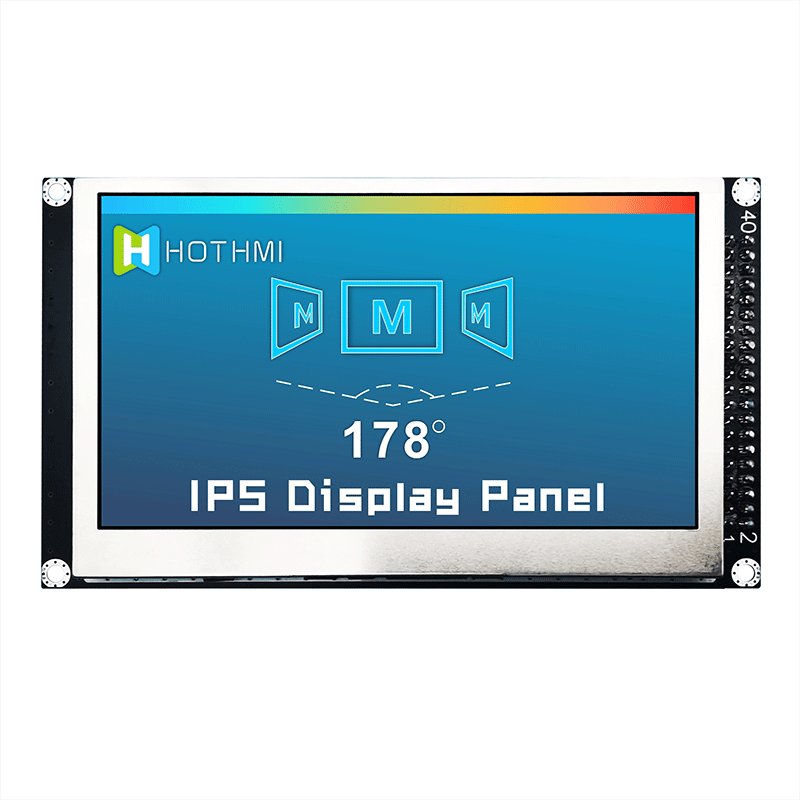

視角：全視角

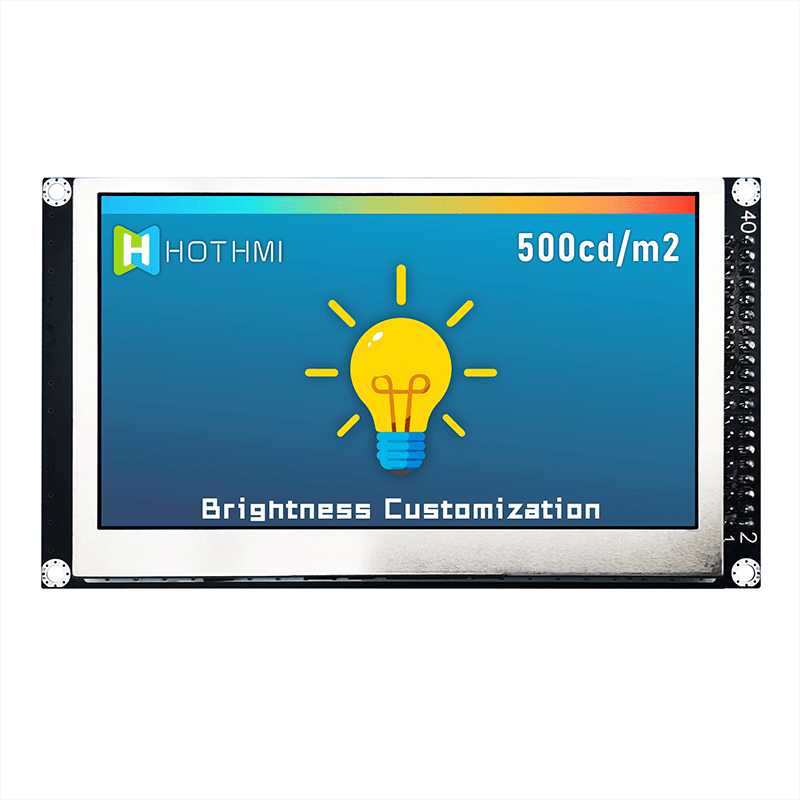

背光/亮度：500cd/m2

引腳：40pin

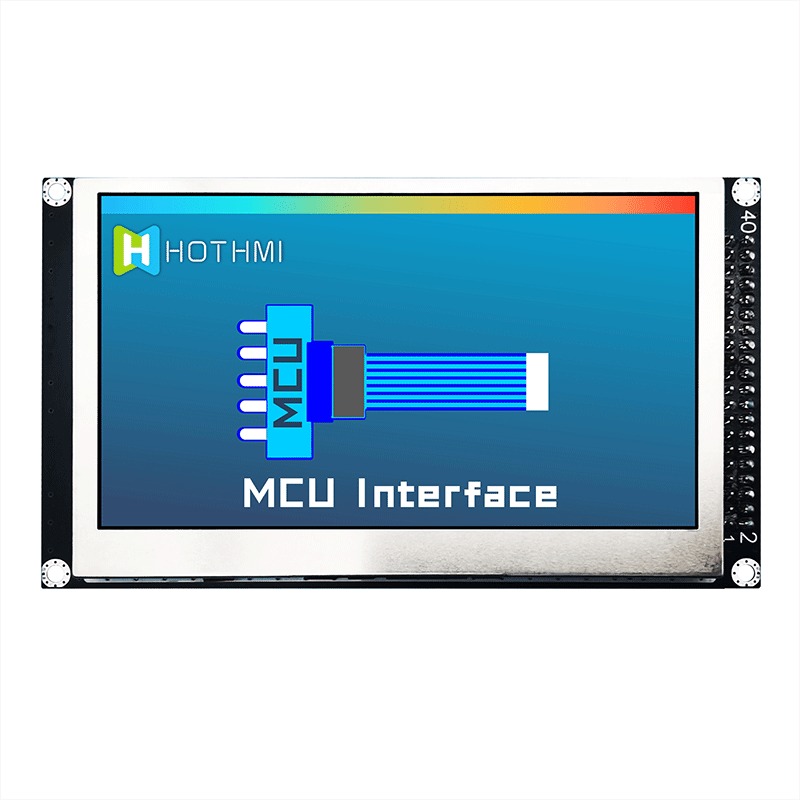

接口方式：MCU

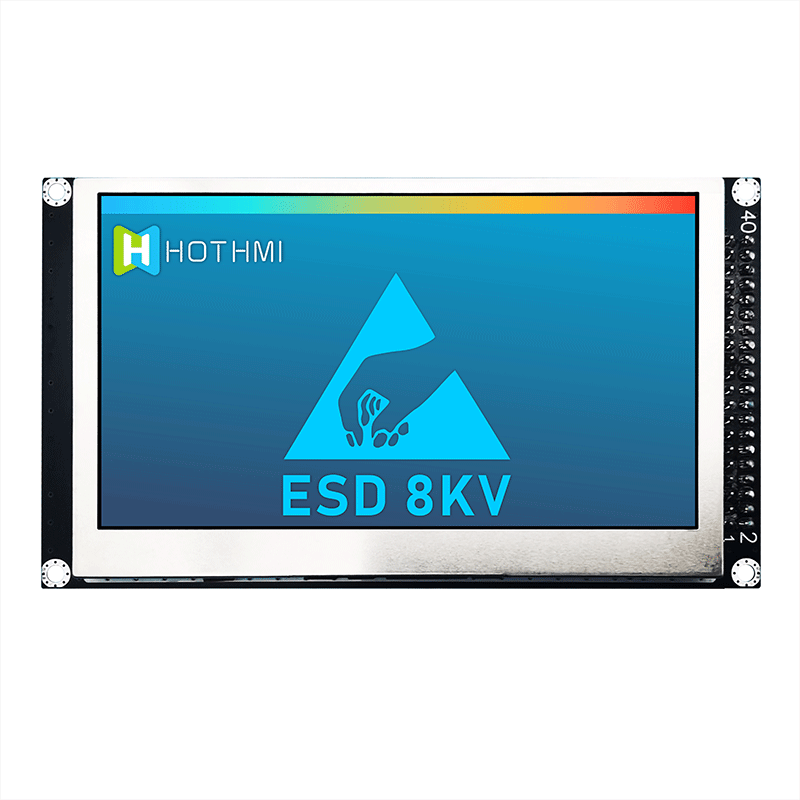

特殊說明：抗靜電ESD 8KV

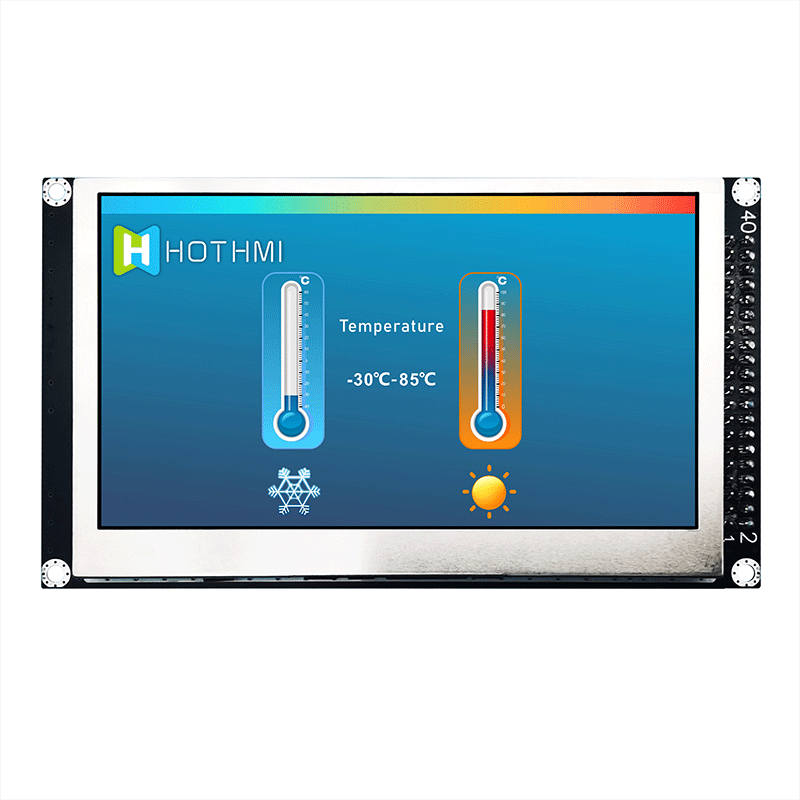

工作溫度：-30~85℃

供電電壓：5.0V

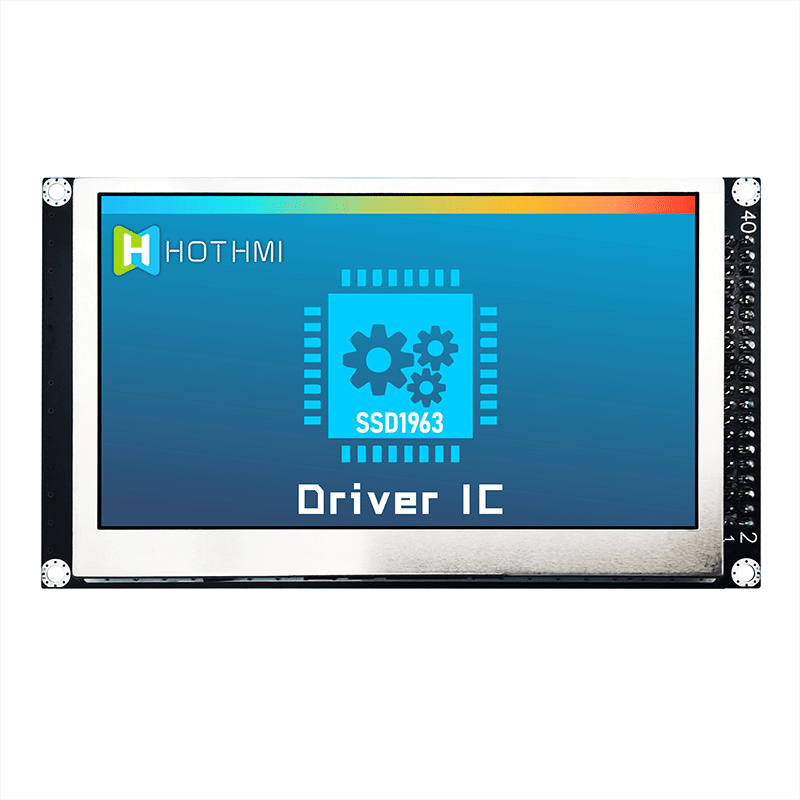

驅動芯片：SSD1963
PDF下載
- LCM-TFT043T1SVP16R40D

產品敘述

4.3寸 800x480 IPS 電阻式 TFT 模塊面板帶 LCD 控制器板帶電阻觸控 SSD1963

由于大部分TFT顯示屏基本是FPC軟排線引出，需通過焊接或者插座連接到客戶的主板，有些TFT顯示屏排線引出接口是TTL 24位RGB接口,普通MCU單片機無法直接驅動，而且還需要外圍升壓電路才能使用。

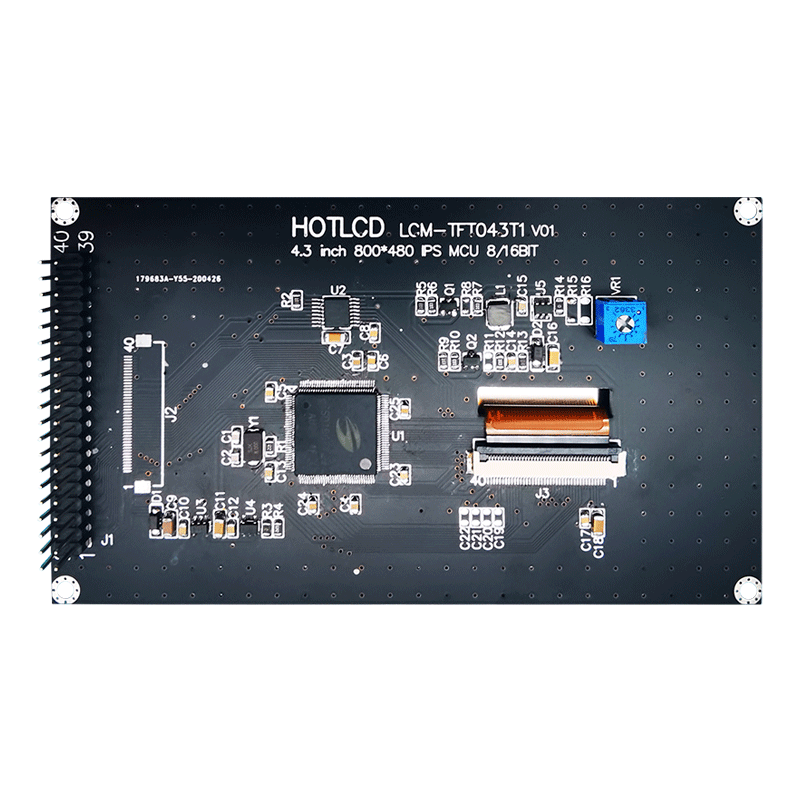

因此，鑫洪泰HOTLCD研發團隊設計一款方便客戶使用的MCU8/16位接口的4.3寸高清TFT顯示模塊 LCM-TFT043T1,具有高清800x480分辨率,高畫質,全視角,65K/262K真彩色，內置SSD1963控制器,無需外圍電路即可連接主板(可選配連接器),單電源DC3.3V供電。此款TFT模塊可選配觸摸屏并內置XPT2046電阻觸摸屏驅動器。

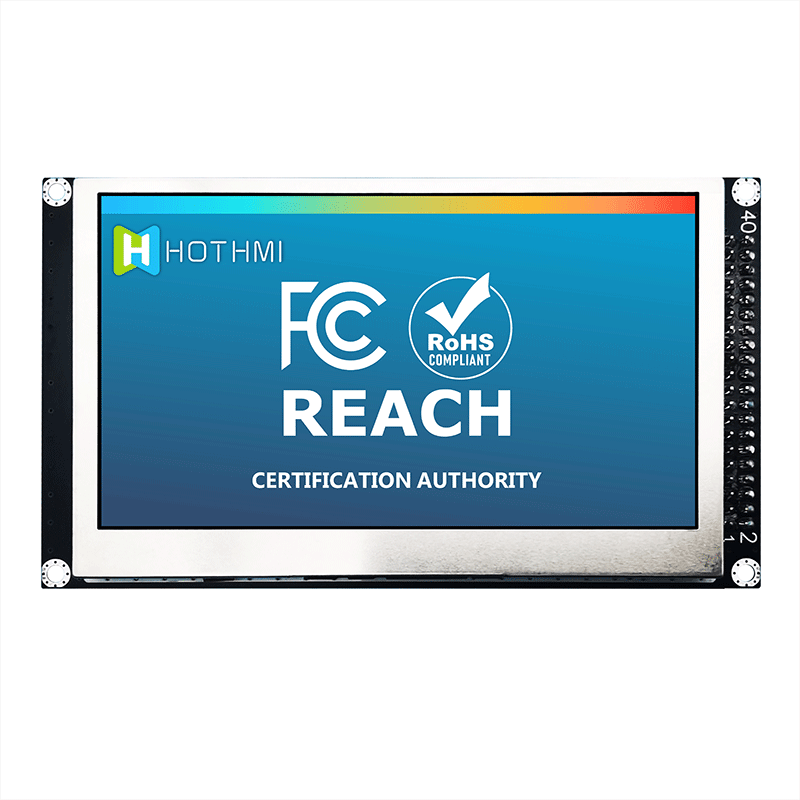

該模塊所有材料均符合環保要求RoHS標準,廣泛應用于各式儀器儀表、智能設備、分析儀器、工業儀器、電梯顯示等, 適用于多種單片機開發平臺，如：8051、PIC、AVR、ARDUINO、ARM等。

目前有1.44寸、1.8寸、2.0寸、2.4寸、2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸、10.1寸等多種尺寸供客戶選擇，一般應用于工控設備。
