類型：LCM
顯示像素：132x64
外形尺寸 ：66x56.2x5.5
VA尺寸：61x44.15
AA尺寸 ：132x64
點間距mm：0.37x0.41
有效尺寸mm：48.81x26.21
應用：儀器儀表
視角：6H
引腳：12pin
接口方式：SPI
特殊說明：抗靜電ESD 8KV
工作溫度：-20~70℃
供電電壓：3.3V
驅動芯片：ST7567

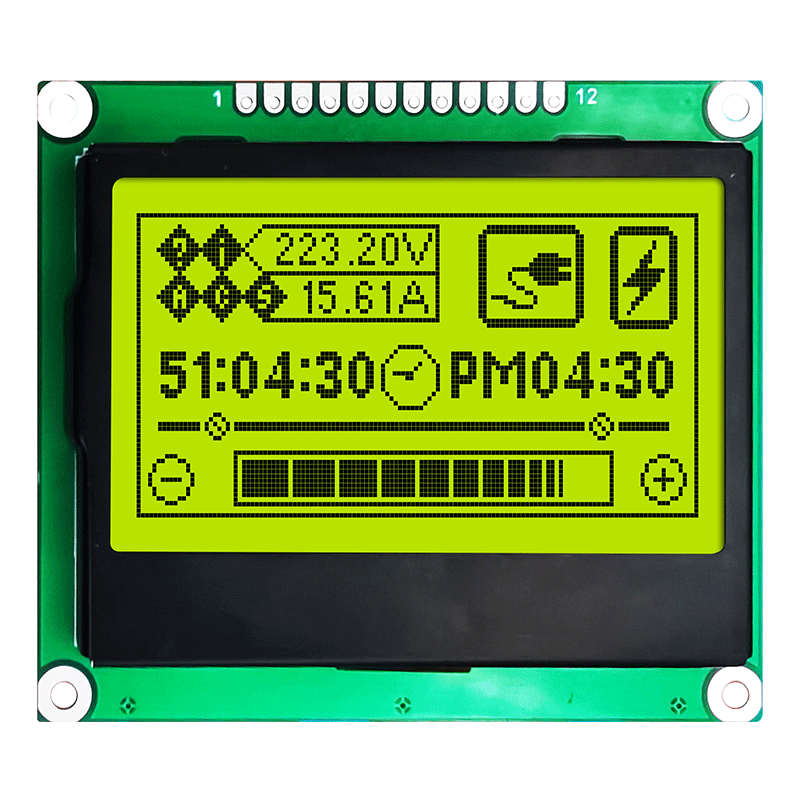

HOTLCD 132x64 圖形液晶顯示模塊在白色背景上顯示暗像素。 這種透反式 LCD 顯示屏在環境光或背光下可見，同時提供 -20 至 70 攝氏度的寬工作溫度范圍。 這款 HTM-COG13264C01A-SPI 顯示器具有 6:00 的最佳視野，在 3.3V 電源電壓下工作并且符合 RoHS 標準。
LCD Product Specifications
Display Format: | 132 x 64 Pixels |
Display Type: | FSTN (+) |
Display Mode: | Transflective |
Optimal View: | 6:00 |
Outline L x W x H: | 66.0mm x 56.2mm x 5.5mm |
Viewing Area L x W: | 61mm x 44.15mm |
Active Area L x W: | 48.81mm x 26.21mm |
Supply Voltage: | 3.3 V |
Backlight: | Side White |
Interface: | Parallel |
Controller Type: | ST7567 |
Connection Type: | |
Operating Temperature: | -20°C ~ 70°C |
Storage Temperature: | -30°C ~ 80°C |
Added Feature: | Built-in Negative Voltage |
| Item | Symbol | Standard Value typ. | Unit |
|---|---|---|---|
| Input Voltage | VDD | 3.3 | V |
液晶定制解決方案
線纜定制
調整電纜的長度、位置和引出線或添加額外的連接器。 獲得經過精確設計的電纜解決方案，使您的連接更加流暢和安全。
連接器定制
輕松修改顯示器上的任何連接器以滿足您的應用要求。 我們的工程師能夠為排針、盒裝接頭、直角接頭以及您的顯示器可能需要的任何其他連接器執行焊接。
界面定制
從多種界面選項中進行選擇，或咨詢我們的專家以選擇最適合您項目的界面選項。 我們可以將 HI、USB、SPI、VGA 等整合到您的顯示器中，以實現您的設計目標。
PCB修改
從各種更改中進行選擇，包括 PCB 的形狀、尺寸、引出線和組件布局，以使其完美適合您的應用。
